Les plans

ECHANTILLONNAGES

Coque, pont et superstructures

COQUE :

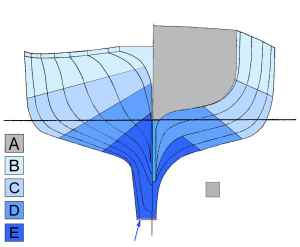

répartition des différents échantillonages

L'épaisseur du stratifié varie de 14mm dans les hauts
à 22mm dans les fonds.

Le tableau arrière est doublé d'un C.P. de 19mm habillé de lattes d'Iroko.

Le fond de la quille est protégé par une semelle en acier galvanisé de 25mm.






Tableau des différents échantillonnages du stratifié selon les zones de la coque.
  Composition du bordé Poids
verre
kg/m²
Poids
résine
kg/m²
Poids
stratifié
kg/m²
%
verre
Surf.
zone
Poids
total
stratifié
A 1 mat 450g
5 rovimats 450-500
2 mats 450g
6.10 10.4 16.50 37 3.7 61
B 1 mat 450g
6 rovimats 450-500
2 mats 450g
7.05 11.9 18.95 37.2 19.5 370
C 1 mat 450g
8 rovimats 450-500
2 mats 450g + vinylester
8.95 14.9 23.85 37.5 17.5 417
D 1 mat 450g
10 rovimats 450-500
2 mats 450g + vinylester
10.85 17.9 28.75 37.7 22 632
E 1 mat 450g
12 rovimats 450-500
2 mats 450g + vinylester
12.75 20.8 33.55 38 19 638
    Total coque : 81.7
2118
kg
répartition des lisses
Renforts longitudinaux :

Les lisses (renforts longitudinaux) sont formées par des omégas en polyéthylène extrudé
collés sur la coque et stratifiés avec plusieurs couches de tissus triaxiaux.

2 à 3 couches selon les zones +UD (unidirectionnel)sur le haut du profil.



profil omégatissu triaxial


Tissu : 368g/m² à -45 degré
           368g/m² à +45 degré
           425g/m² à 0 degré

Omégas : 60/50/65 mm
coupe d'une varangue
VARANGUES :

Les varangues sont en contre-plaqué de 22 mm
recouvert de 3 couches de rovimat 450-500g.

Elles sont stratifiées sur la coque à la résine époxy
par des bandes de roving à 45 degrés.

4 épaisseurs de chaque côté.
CLOISONS STRUCTURELLES :

4 cloisons et 2 demi-cloisons en contre-plaqué de 22mm rigidifient et structurent
la coque, le pont et les superstructures.

Les autres cloisons et éléments d'aménagement, beaucoup plus légers,
ne participent que dans une faible mesure à la rigidité de l'ensemble.


PONT & SUPERSTRUCTURES :
Le pont est en contre-plaqué de 22mm collé et vissé sur des barrots en lamellé d'Iroko de 60 x 75 mm.

Il est recouvert de lattes d'iroko de 10mm laissées brutes.
Les jambettes de pavois sont également en Iroko lamellé.

charpente au niveau du roof



Le roof est en
C.P. de 10mm
+ C.P. de 12mm
+ lattes d'Iroko de 10mm
sur barrotage lamellé de
50 x 60 mm

Les hiloires sont en
C.P. de 10mm
+ C.P. de 12mm
+ Pin du Parana 6mm



charpente au niveau de la timonerie


La timonerie est en
C.P. de 22mm
+ lattes d'Iroko de 10mm

Les hiloires sont en
C.P. de 22mm
+ C.P. de 15mm
+ Pin du Parana 6mm

Les hublots encastrés
sont en altuglass
de 15mm
